Вид полигонов в GPSMapEdit и в навигаторах eTrex Legend и eTrex Vista.

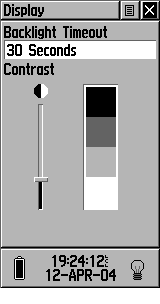

Как Вам наверно известно, навигаторы eTrex Legend, eTrex Venture и другие, имеющие схожие дисплеи, могут отображать четыре градации серого на своём дисплее. Все эти градации одновременно можно наблюдать и регулировать на странице настройки свойств дисплея "Main menu - Setup - Display":

На самом деле этих градаций в навигаторе всего пять. Сейчас объясню. Хотя самая нижняя на рисунке соответствует отключенному дисплею, она, в случае с картами, имеет значение не меньшее, чем все остальные. Теперь одна хитрость. Она заключается в том, что самая тёмная градация не применяется для отрисовки карт. Её общая задача - отображать текстовую информацию. Тогда для карт остаётся всего три. Но этого мало для столь большого разнообразия полигонов и линий. Поэтому пришлось применить давно известный способ создания промежуточных значений контрастности. Это делается путём перемежения в шахматном порядке областей с разными уровнями серого. Что из этого получается можно посмотреть на этом рисунке.

Так как рисунок дан с двукратным увеличением, то на дисплее навигатора дополнительный уровень серого виден как сплошная заливка. Таким образом мы получили четыре уровня серого для отрисовки карт и один для текстовой информации. Всего получается пять.

Как Вы сами понимаете, все объекты на карте должны быть одной из показанных выше градаций. Но какие типы полигонов каким образом отображаются? Многие из них являясь совершенно различными по типу, имеют одинаковую заливку и расположенные рядом, просто не будут видны. Следует сказать, что некоторые полигоны имеют довольно сложную заливку. Какие из них лучше всего располагать друг с другом, чтобы они не слились на экране?

Что бы ответить на эти вопросы, посмотрите на нижнюю табличку. На ней показаны все типы полигонов, их представление в программе GPSMapEdit и в навигаторе. Таким образом Вы можете видеть все варианты отображения разных заливок для всех типов полигонов и выбирать наилучшие.

№	Вид в		Код	Наименование
	GPSMapEdit	Навигаторе
1.			0x01	Городская застройка (>200т.ж.)
2.			0x02	Городская застройка (<200т.ж.)
3.			0x03	Застройка сельского типа
4.			0x4a	Область определения карты (полигон прозрачен)
5.			0x4b	Фон карты (полигон прозрачен)
6.			0x04	Военная база
7.			0x05	Автостоянка
8.			0x06	Гаражи
9.			0x07	Аэропорт
10.			0x08	Место для торговли
11.			0x09	Пристань
12.			0x0a	Территория университета или колледжа
13.			0x0b	Больница
14.			0x0c	Промышленная зона
15.			0x0d	Резервация, заповедник
16.			0x0e	Взлетно-посадочная полоса
17.			0x13	Здания, искусственные сооружения
18.			0x53	Отмель
19.			0x52	Тундра
20.			0x4c	Пересыхающая река или озеро
21.			0x14	Национальный парк
22.			0x15	Национальный парк
23.			0x16	Национальный парк
24.			0x17	Городской парк
25.			0x18	Поле для гольфа
26.			0x19	Спортивный комплекс
27.			0x1a	Кладбище
28.			0x1e	Государственный парк
29.			0x1f	Государственный парк
30.			0x20	Государственный парк
31.			0x4d	Ледник
32.			0x28	Море, океан
33.			0x29	Водоем
34.			0x32	Море
35.			0x3b	Водоем
36.			0x3c	Озеро большое (250-600кв.км.)
37.			0x3d	Озеро большое (77-250кв.км.)
38.			0x3e	Озеро среднее (25-77кв.км.)
39.			0x3f	Озеро среднее (11-25кв.км.)
40.			0x40	Озеро малое  (0,25-11кв.км.)
41.			0x41	Озеро малое  (<0,25кв.км.)
42.			0x42	Озеро крупное (>3300кв.км.)
43.			0x43	Озеро крупное (1100-3300кв.км.)
44.			0x44	Озеро большое (600-1100кв.км.)
45.			0x45	Водоем
46.			0x46	Река крупная (>1000м)
47.			0x47	Река большая (200-1000м)
48.			0x48	Река средняя (40-200м)
49.			0x49	Река малая (<40м)
50.			0x4e	Фруктовый сад или огород*
51.			0x50	Лес*
52.			0x4f	Кустарник*
53.			0x51	Болото*

* - фоновые заливки для этого типа полигона в навигаторе будут выглядеть так, как они показаны в этой таблице - светлая область будет соответствовать нулевой контрастности и не будет прозрачной. В программе GPSMapEdit эти области считаются прозрачными и через них видно заливку объекта, расположенного ниже.

В процессе работы над этой статьёй использовались данные из файла RGNtype.xls, идущего в комплекте с программой cGPSMapper. Однако при проверке обнаружились несколько несоответствий между данными из этого файла и фактическим отображением некоторых типов полигонов в навигаторе.

Так же рекомендую:

1. Таблица соответствия символов точек для навигаторов eTrex Venture, eTrex Legend и eTrex Vista.

2. Вид линий в GPSMapEdit и в навигаторах eTrex Legend и eTrex Vista.
